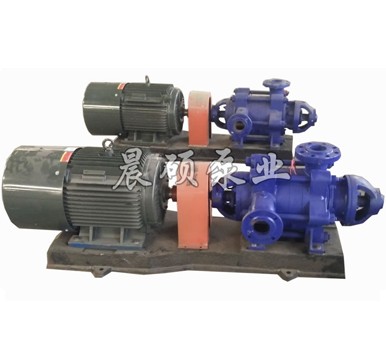

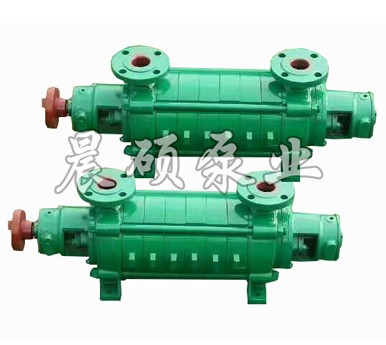

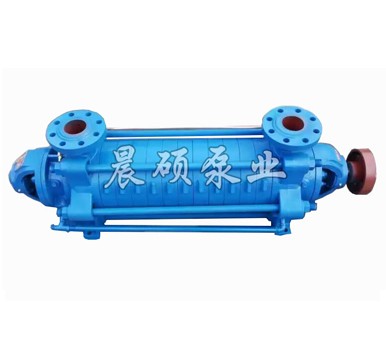

DG型單級多級離心泵作為高壓鍋爐給水泵或其它高壓給水用，輸送介質溫度不超過160℃（中壓不超過105℃），適用于電廠各種容量機組的單元制及母

管道制給水系統。

結構說明

本型泵是單殼體節段式多級離心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠聯接成*體，各段之間靜止結合面主要靠金屬面密封外，并

沒有O型膠圈作為輔助密封。DG型高壓泵的吸入段、中段、吐出段采用鍛件。

軸封

本系列泵軸封采用軟填料密封，用冷卻水冷卻，也可根據用戶要要采用機械密封。

軸承平衡

  DG型中壓型泵轉子由泵軸兩端的滾動軸承來支承。稀油潤滑，且用循環水冷卻，轉子的軸向推力采用平衡盤自動平衡。均衡回水經過均衡回水管返回到

泵吸入段。

  DG型次高壓型泵轉子由泵軸兩端的滑動軸承來支承。稀油潤滑，且用循環水冷卻，轉子的軸向推力采用平衡盤平衡。在平衡室和前段之間裝有回水管。

  DG型高壓型泵轉子由泵兩端的滑動軸承來支承。軸承用強制潤滑，泵本身配帶油系統，轉子的軸向推力用平衡盤來平衡。且?guī)в兄雇戚S承，用于承受由

于工況變化而產生的殘余軸向力，在平衡室體和吸水管之間裝有回水管。

傳動

  中壓、次高壓型泵通過彈性聯軸器由電動機驅動。從傳動方向看，泵為順時針方向旋轉。

  高壓型泵通過彈性聯軸器由電動機驅動，也可根據用戶需要配帶齒型聯軸器，膜片聯軸器，液力偶合器，原動機可采小汽輪機或電動機驅動，從傳動方

向看，泵為順時針方向旋轉。

型號說明

 例：DG45-80×6

 DG——單吸多級次高壓鍋爐給水泵

  45——泵設計點流量

  80——泵單級揚程

    6——泵級數
